Sistem Koordinat pada Mesin Frais CNC

Informasi untuk menyatakan gerakkan pisau frais kearah memanjang, kearah melintang dan kearah vertikal adalah merupakan informasi yang sangat panjang, jika disampaikan dengan bahasa biasa disamping itu dalam setiap bahasa akan berbeda penyampaianya. Oleh karena itu arah-arah gerakan pada mesin CNC dinyatakan dalam sistem koordinat. Sistem Koordinat pada Mesin Frais dapat diperlihatkan pada gambar di bawah ini yaitu pada mesin frais dengan kepala bergerak dan mesin frais dengan kepala tetap

Pada mesin kepala bergerak, benda kerja akan bergerak memanjang dan melintang sedangkan pisau bergerak naik turun.

Pada mesin kepala tetap, benda kerja akan bergerak memanjang dan melintang serta naik turun sedangkan pisau tidak bergerak. Jika kita selalu memperhatikan gerakan eretan, maka kita akan dipusingkan oleh berbagai jenis konstruksi mesin frais. Untuk menyatakan koordinat pada mesin frais apapun jenis konstruksinya dan gerakanya selalu dinyatakan dengan pergerakan pisau frais. Apabila kita membuat perintah agar pisau bergerak kearah memanjang sebesar 50 mm dengan kecapatan asutan 100 mm/menit. Kita bandingkan perintah tersebut antara perintah bahasa biasa dengan bahasa CNC, maka perintah CNC dengan sistem koordinat akan lebih mudah dan sederhana.

Contoh perintah biasa
Gerakkan pisau memanjang.
Gerakkan pisau memanjang kearah kanan.
Gerakkan pisau memanjang kearah kanan sejauh 50 mm.
Gerakan degan kecepatan asutan 100 mm/men
Sedangkan perintah CNC
Gerakan kearah X.
X+ .
X 50
F 100

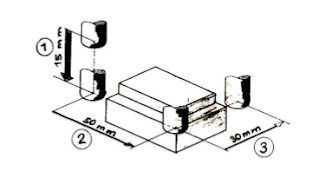

Instruksi yang diberikan pada gambar diatas yaitu:
Gerakan (1) Z-15
Gerakan (2) X+50
Gerakan (3) Y-30

---
