Kesesuaian antara Impedansi antena dengan saluran transmisi dan
pemancarnya sangat penting sekali. Jika sebuah antena memiliki impedansi
yang berbeda jauh dengan saluran transmisi dan atau dengan pemancarnya,
maka antena tersebut tidak akan bekerja dengan maksimal. Demikian juga jika
impedansi antena dan saluran transmisi sudah sesuai, namun tidak sesuai
dengan impedansi pemancarnya, maka pamcaran antena juga tidak akan
maksimal. Walaupun hal tersebut jarang terjadi. Karena impedansi pemancar
radio biasanya sudah di standarkan yaitu 50 Ohm.
Dalam perencanaan pemasangan antena baik antena penerima maupun
pemancar, hal yang sangat penting antara lain adalah memilih dan menentukan
kabel transmisi sesuai dengan kebutuhannya. Ini penting untuk menjaga
kesesuaian impedansi pemancar atau penerima, kabel transmisi dan antenanya.
Antena pemancar dan penerima yang dengan ketinggian rendah, maka
gelombang langsung dan gelombang pantulan hampir mempunyai besaran amplitudo yang sama, tetapi bisa berbeda fasa dan berkecenderungan saling
meniadakan satu sama lainnya.
Dengan bertambahnya ketinggian antena, jalur yang berbeda, maka fasa
yang berkaitan dengan itu akan berbeda antara dua gelombang dan bertambah
sehingga tidak dapat menjadi saling meniadakan.
Keadaan ini diistilahkan
dengan pernyataan yang dikenal sebagai faktor high-gain (fh) yang merupakan
fungsi frekuensi dan konstanta tanah.
Ground memberikan pengaruh losses untuk beberapa frekuensi. Seperti
losses dapat segera direduksi jika antena disambungkan dengan baik dengan
ground, yang telah disediakan di alam sekitarnya. Ini merupakan tujuan dari
ground screen dan Counterpoise seperti yang ditunjukan pada gambar dibawah.
Ground screen seperti sebuah konduktor yang diatur pada bentuk radial
dari sebuah konduktor seri. Panjang konduktor masing-masing biasanya ½ dari
gelombang panjangnya. Ground screen pada gambar 6.15. merupakan
komposisi dengan konduktor seri yang diatur dalam radial paterndan
disembunyikan dalam 1-3 feed di bawah permukaan tanah. Konduktor ini
masing-masing memiliki ½ panjang gelombang,dengan menghilangkan ground
losess setelah sampai tertinggal tiap-tiap losessnya dalam penyebaran antena.
Kebanyakan antenna bermasalah dengan ground losses resistance, ada
yang memasangnya dalam ketinggian tertentu dan ada pula yang di letakan rata
dengan tanah ada pula yang diletakan di samping bangunan metal atau beton.
Tentunya mengakibatkan perubahan radiasi dan ground resistance dan juga feed
point impedance. Panjang ground plane radial sekitar ¼ lamda dan ketinggian
antenna secara keseluruhan sebaiknya lebih tinggi dari ½ lamda atau akan lebih
baik untuk medapatkan zero ohms ground resistance. Kurang lebih sekitar 12-15
meter dari atas tanah akan menambah kemampuan daya pancar dari antenna
vertical performance, apalagi jika dipakai untuk kondisi band VHF dan UHF atau
high band.
Antenna Vertikal jika dapasangkan dengan ketinggian yang pas-pasan
atau paling tidak hanya ½ lamda dari permukaan tanah membutuhkan paling
tidak 4 atau lebih radial untuk meredam efek loss dari ground dan akan lebih baik
jika ditambahkan lagi radial ground plane sebanyak banyaknya. Mari kita coba
menghitung panjang radial ground plane yang sesuai, supaya bisa tepat masuk
pada resonansi frekuensi, denga perhitungan sebagai berikut :
Pada Gambar diatas adalah dasar gambar dari antenna ground plane.
Radial terletak dibawah feed point 90 derajad terhadap radiator atau whipe
antenna, bahkan jika ditambahkan lebih besar dari 90 derajad tidak akan
membuat efek yang besar. Panjang radial sesuaikan dengan perhitungan
frequency yang digunakan untuk transmit pada band tertentu, dan jika antenna vertikal dibuat dengan rancangan multiband, sesuaikan panjang radial ground
plane dengan frequency kerja, atau paling tidak dapat menambahkan radial
lainnya sesuai dengan resonan frequency kerja.
Khusus untuk HF Band frequency kerja di ham band dari mulai 80 – 10 meter,
jika kita bereksperimen antenna vertikal multiband dengan trap coil atau system
colinear, linear loaded guna memperpendek secara fisik radiator antenna yang
sedang dibuat, maka Ground radial harus dibuat sesuai atau match antara
panjang fisik radiator dan radial agar mudah untuk mendapatkan Vswr yang
rendah (Lihat Rumus perhitungan di atas).
Pada Gambar 3.4. menunjukan peletakan radial ground plane yang baik,
sehingga sesuai dengan frequency kerja dari masing masing band, dan untuk
operasi di setiap band yang berbeda mendapatkan radiasi yang sesuai,
dikarenakan peletakan radial pada masing masing band tepat.

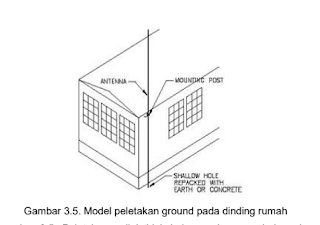

Pada gambar 3.5. Peletakan radial tidak balance akan merubah arah radiasi
antenna serta performance nya sehingga perbedaan arah radiasi selau ada jika
beroperasi di lain band dikarenakan hanya satu radial yang bekerja untuk
frequency tertentu. Pabrik Pabrik antenna menyarankan jika membuat antenna
vertikal disarankan agar menggunakan paling tidak dua radial ground plane per
band agar lebih baik radiasi pancaranya.
Multiband radial 40,20,15,10 m band bisa juga dirancang seperti gambar 6, untuk
mendapatkan impedance pada feed point yang sesuai. Material yang digunakan
adalah twin lead 300 ohm Tv Cabel, dengan kualitas terbaik untuk dapat
digunakan untuk penggunaan sebagai radial ground dengan faktor velocity yang
sangat kritis.
