Antena yagi VHF

Antena Yagiuntuk band VHF 2 meter biasanya elemennya dibuat lebih banyak untuk mendapatkan gain yang memuaskan penggunanya. Walaupun disadari bahwa penambahan director makin banyak makin memberikan tambahan gain yang makin kecil, akan tetapi karena ujud fisik antena tersebut kecil dan ringan, maka penambahan elemen yang banyak tidak mempunyai dampak buruk bagi ketahanan boom dan ketahananterhadap tiupan angin serta jumlah bahan yang dipakai. Seperti halnya dengan antena Yagi untuk HF, maka driven element dapat berupa dipole, akan tetapi kebanyakan menggunakan gamma matching device. Untuk band 2 meteran, dimensi Gamma matching device dibuat lebih kecil, seperti terlihat pada gambar dibawah. Sedangkan bahan untuk elemen dapat digunakan tubing aluminium dari ¼ inch dan tidak perlu dibuat teleskopik. Untuk VHF 2 meter, konfigurasi elemen-elemen dibuat tegak untuk mendapatkan polarisasi vertikal. Yang perlu diperhatikan disini adalah feeder line harus diatur sedemikian sehingga tegak lurus dengan arah bentangan elemen. Feeder line dapat ditarik kearah belakang mengikuti boom atau dapat juga ditarik tegak lurus dengan boom dan tegak lurus pula dengan bentangan elemen. Gambar dibawah adalah suatu contoh antena Yagi untuk VHF 2 meter dengan 7 elemen, terdiri atas driven element, reflektor dan 5 buah director. Selanjutnya anda bisa mengadakan modifikasi mengenai spacing dari masing-masing elemen serta panjang masing-masing directornya untuk memperoleh performance yang paling bagus. Disarankan bahwa setiap kita mengadakan modifikasi, maka spesifikasi yang lama janganlah dibuang tetapi dicatat, sehingga misalnya hasil modifikasinya kurang memuaskan, kita masih dapat kembali pada spesifikasi terdahulu.

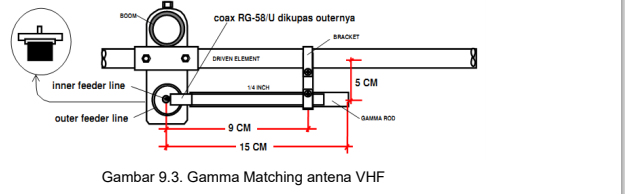

Apabila kita perhatikan antena-antena buatan pabrik maka panjang serta spacingelemen-elemen beragam. Dengan mempelajari antena-antena buatan pabrik tersebut rekan-rekan amatirradio bisa mendapatkan inspirasi untuk membuat modifikasi sehingga dicapai performance yang lebih baik. Untuk pembuatan matching device, berikut ini diberikan contoh pembuatan gamma match untuk VHF 2M yang cocok digunakan pada antena seperti terdapat pada contoh pada gambar di atas. Gambar dibawah hanyalah sekedar memberikan contoh salah satu cara membuat gamma matching device, rekan-rekan amatir radio diharapkan dapat mengadakan modifikasi sehingga dapat ditemukan device yang lebih bagus lagi.

Matching dilakukan dengan mengatur gamma rod dan bracket sehingga didapatkan SWR yang baik. Menggerakkan bracket berarti mengatur induktansi dan menggerakkan rod berarti mengatur kapasitansi. Antara gamma rod dan inner coaxial membentuk suatu kondensator, nilai kapasitansinya ditentukan oleh panjang coaxial cable dalam gamma rod.

---
