Model antena lain yang bisa ditemukan dalam pemakaian antena untuk
HF (frekuensi tinggi) adalah antena model L terbalik (Inverted L Antenna).
Biasanya antena ini terbuat dari kawat tunggal yang sudah diperhitungkan
panjangnya sesuai dengan kebutuhan. Untuk rumus panjang antena seperti
dijelaskan pada bab sebelumnya.
Antena model ini sama dengan model antena vertikal yang di lipat
ujungnya sebesar 900
. Antena model ini memiliki keunggulan tersendiri dalam
menaikkan tegangannya yang efektif terutama dalam hal yang bersifat listrik.
Secara umum metode antena model ini dinamakan model Flat Loap atau

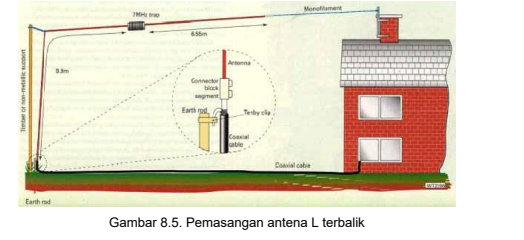

puncak rata. Daya kemampuan sama seperti antena vertikal yaitu pola pancarannya ke semua arah atau omnidirectional. Ilustrasi antena L terbalik
seperti gambar dibawah.
Antena ini di feed di bagian pangkal (bawah) kawat dengan
menggunakan coax 50 ohm.Di lokasi yang konduktifitas tanahnya cukup baik,
seperti bisa dilihat pada Gambar diatas untuk pentanahan/ Grounding cukup
dihubungkan ke earthing rod berupa pipa galvanized diameter 0.5” sepanjang 2
meter yang ditancapkan ke dalam tanah. Di daerah- daerah yang ada jaringan air
(ledeng) dari PAM/PDAM (Perusahaan Air Minum/ Perusahaan Daerah Air
Minum) yang MASIH MENGGUNAKAN PIPA BESI (biasanya sisa-sisa jaringan
lama, karena di banyak tempat sudah digunakan atau diganti dengan pipa PVC)
akan lebih baik jika koneksi ke Ground bisa disambungkan ke instalasi pipa
ledeng PDAM tersebut.
Untuk koneksinya bisa digunakan klem besi (kerok dulu permukaan pipa
untuk “melepas” lapisan galvanize-nya, sampai terlihat permukaan besi yang
putih mengkilap). Atau lebih baik lagi kalau digunakan self tapping screw (sekrup
tanam) untuk menyekrupkan kawat langsung ke pipa; tentunya dengan
memperhitungkan ujung sekrup jangan sampai membocorkan pipa.
Dasar antena L terbalik seperti gambar dibawah.
Seperti terlihat pada gambar diatas, untuk antena model L terbalik ini
memungkinkan pembuat untuk mengatur ketinggian ataupun bentangan antena
sesuai dengan lahan atau tempat yang ada. Panjang bentangan horizontal bisa
lebih panjang atau lebih pendek dari bentangan bagian vertikal. Yang terpenting
adalah antena ini matching dan ber-resonansi pada frekuensi yang diinginkan.
Pada model antena L terbalik seperti gambar diatas, feedpoint atau
pengumpanan antena terdapat pada ujung bawah antena. Tentunya harus
diperhatikan ketinggian feedpoint dari atas tanah, sehingga tidak menyentuh ke
tanah (Grounding).
Model antena diatas adalah model antena L terbalik dengan meletakkan
feedpoint diatas, atau dibagian sudut 900
. Perbedaan dengan antena model L
terbalik yang sebelumnya (dasar) adalah terletak pada ketinggian dan dimensi
panjang bentangan horizontalnya, selain perbedaan pada feedpoint nya.
