Pemakaian sebuah antena dalam sistem pemancar atau penerima selalu dibatasi
oleh daerah frekuensi kerjanya.Pada range frekuensi kerja tersebut antena
dituntut harus dapat bekerja dengan efektif agar dapat menerima atau

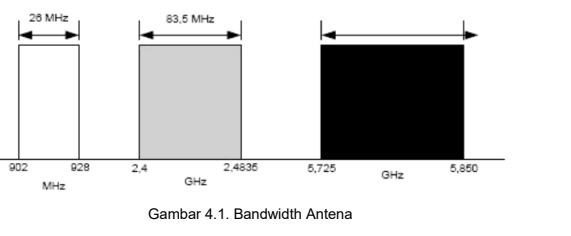

memancarkan gelombang pada band frekuensi tertentu seperti ditunjukkan pada
Gambar 4.1.
Pengertian harus dapat bekerja dengan efektif adalah bahwa distribusi arus dan
impedansi dari antena pada range frekuensi tersebut benar-benar belum banyak
mengalami perubahan yang berarti. Sehingga pola radiasi yang sudah
direncanakan serta VSWR yang dihasilkannya masih belum keluar dari batas
yang diijinkan.
Daerah frekuensi kerja dimana antena masih dapat bekerja dengan baik
dinamakan bandwidth antenna. Suatu misal sebuah antena bekerja pada frekuensi tengah sebesar fC, namun ia juga masih dapat bekerja dengan baik
pada frekuensi f1 (di bawah fC) sampai dengan f2( di atas fC), maka lebar
bandwidth dari antena tersebut adalah (f1 – f2). Tetapi apabila dinyatakan dalam
prosen, maka bandwidth antena tersebut adalah :
Bandwidth yang dinyatakan dalam prosen seperti ini biasanya digunakan
untuk menyatakan bandwidth antena-antena yang memliki band sempit (narrow
band). Sedangkan untuk band yang lebar (broad band) biasanya digunakan
definsi rasio antara batas frekuensi atas dengan frekuensi bawah.
Suatu antena digolongkan sebagai antena broad band apabila impedansi dan
pola radiasi dari antena itu tidak mengalami perubahan yang berarti untuk f2 / f1>
1. Batasan yang digunakan untuk mendapatkan f2dan f1 adalah ditentukan oleh
harga VSWR = 1.
Bandwidth antena sangat dipengaruhi oleh luas penampang konduktor
yang digunakan serta susunan fisiknya (bentuk geometrinya). Misalnya pada
antena dipole, ia akan mempunyai bandwidth yang semakin lebar apabila
penampang konduktor yang digunakannya semakin besar. Demikian pula pada
antena yang mempunyai susunan fisik yang berubah secara smoth, biasanya
iapun akan menghasilkan pola radiasi dan impedansi input yang berubah secara
smoth terhadap perubahan frekuensi (misalnya pada antena biconical, log
periodic, dan sebagainya).Selain daripada itu, pada jenis antena gelombang
berjalan (tavelling wave) ternyata ditemukan lebih lebar range frekuensi kerjanya
daripada antena resonan.
