Percobaan diatas untuk melihat terjadinya gelombang berdiri pada suatu
penghantar. Generator bergetar pada f = 300 MHz dimana panjang
gelombangnya 𝝀 = 1m. Diameter penghantar d = 1 mm. Kedua penghantar ujung
yang lain tetap terbuka.
Hasil pengukuran dari percobaan memperlihatkan gelombang berdiri pada suatu
penghantar dengan ujung terbuka. Jika terjadi hubung singkat pada jarak 0,25 m
atau 0,75 tidak akan merubah pembagian tegangan.

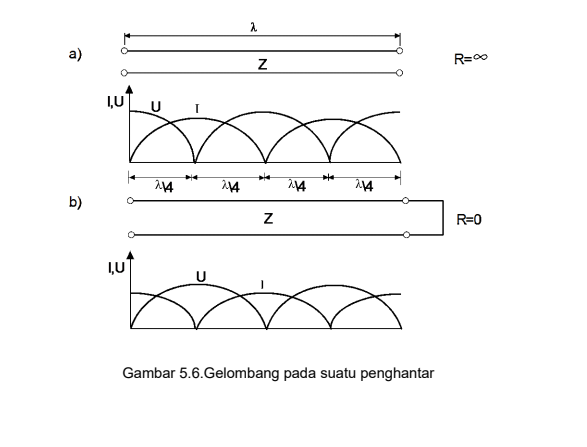

Gambar diatas memperlihatkan kemungkinan yang terjadi dengan kondisi
beban pada ujung penghantar. Jika tahanan beban sama dengan tahanan
gelombang penghantar ( R = Z ) maka pada penghantar tidak terdapat
gelombang berdiri.
Ini dikarenakan seluruh energi dipindahkan ke beban (tahanan penutup ),
amplitudo tegangan dan arus konstan sepanjang penghantar.
Diluar keadaan diatas ( R≠ Z ; R = ∼ ; R = 0 ) terdapat gelombang berdiri pada
penghantar dengan jarak maksimal amplitudo dengan maksimal amplitudo yang
lain = 𝝀/2 dan maksimal = 𝝀/4.
