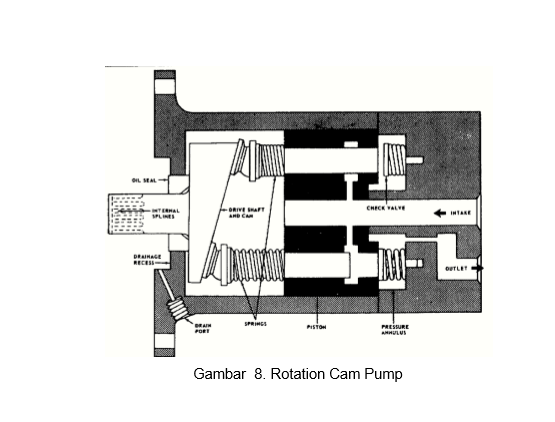

Pada saat poros cam memutar cam saat piston dan silinder tidak berputar maka push rod piston akan terdorong melawan pegas menuju check valve dikarenakan sifat eksentrik dari cam, pada saat yang berikutnya push rod dan piston akan dikembalikan posisinya oleh pegas meninggalkan check valve. Pada saat piston meninggalkan check valve maka piston bersama bore menghisap cairan dari inlet port, saat sebaliknya saat piston menuju check valve maka piston bersama bore menekan cairan untuk keluar dari pompa melalui outlet port.
- Jenis Stationary Cam Pump
Konstruksinya kebalikan dengan rotation cam di atas yaitu cam diam sedangkan yang berputar adalah piston push rod dan silinder
- Jenis Variable Delivery Piston Pump
Dasar konstruksinya sama dengan stationary cam pump hanya dilengkapi dengan spider yang menggerakkan piston sleeve yang mengatur kapan piston menekan cairan. Geseran dari piston sleeve sangat sensitive terhadap tekanan cairan yang dihasilkan pompa. Pada gambar dibawah dapat dilihat type ini.
Bila tekanan pompa menurun maka sleeve akan bergeser otomatis ke kanan sehingga tekanan cairan hasil pemompaan naik kembali. Begitu sebaliknya bila tekanan cairan menurun maka piston sleeve akan bergerak ke kiri sehingga dapat mengurangi tekanan hasil pemmompaan. Gerakan piston sleeve dilakukan oleh tekanan cairan itu sendiri melalui compensator pisto
